一、电源SPD常见的防护缺陷

安装 SPD是电器设备防雷的重要措施。实际工作中，电源SPD安装中常见的防护缺陷主要有选型、安装与维护错误。

SPD的最大持续工作电压Uc低于电网可能出现的最高持续运行电压；电压保护水平Up高于被保护设备的耐冲击电压Uw；能量配合不当（级间未配合或配合错误）；SPD已劣化（窗口变色、遥信报警）或明显损坏（烧毁、炸裂）未及时更换；关键配电箱（如总柜、分配柜、设备前端）未安装SPD但检测报告体现（虚假安装）；SPD的接地线截面积不足（Ⅰ级试验≥16mm²，Ⅱ级≥6mm²，Ⅲ级≥4mm²铜线）；SPD前端未安装匹配的后备保护装置（熔断器、断路器）。

如果出现上述问题，可能导致SPD无法有效限制过电压，设备被击穿损坏；劣化SPD可能短路起火；接地线过细在泄流时熔断引发事故；无后备保护，SPD短路故障可能引发电气火灾。

为了避免发生上述问题，要求严格按照设备耐压等级和线路位置（LPZ0-1, LPZ1-2等）选型并考虑能量配合；安装位置准确（尽量靠近被保护设备入口）；选用带状态指示/遥信功能的SPD；建立SPD巡检更换制度；严格核查SPD接地线规格并可靠连接；必须安装合格的后备保护装置。要对电源SPD定期进行检测。

二、SPD检测项目的检测方法

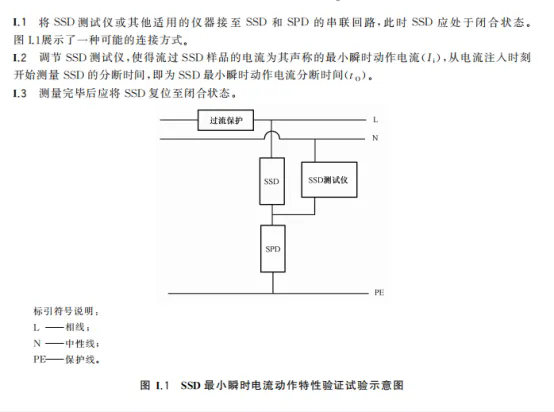

(一)外部脱离器(SSD)的检测方法

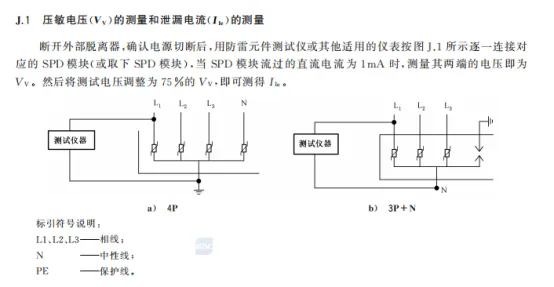

（二）压敏电压(VV)和泄漏电流(Ile)的检测方法

（三）绝缘电阻(Ri)的检测方法

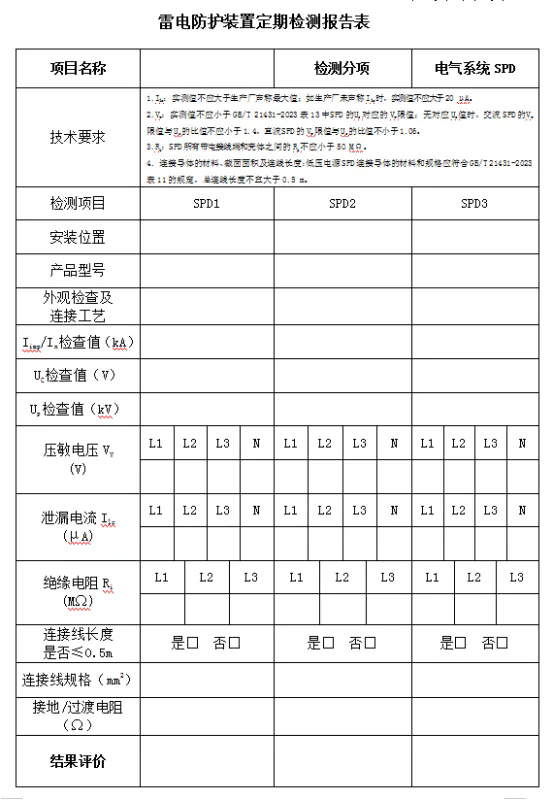

三、典型的SPD检测报告模板
